HETTICH Falttür Eckschrankdrehbeschlag Revo 90°, silber

Falttür Eckschrankdrehbeschlag Revo 90°, silber

Eigenschaften

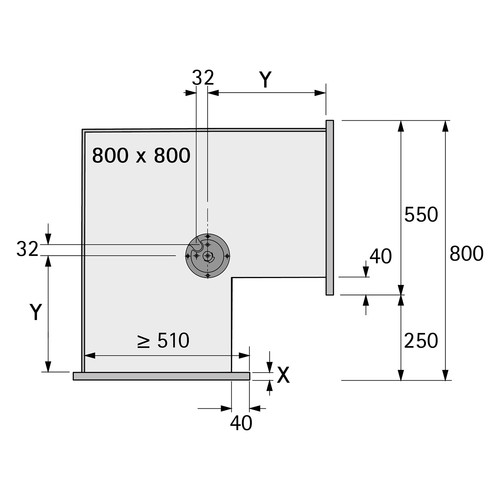

• Basisbeschlag für Korpusmaße 800 x 800 und 900 x 900 mm
• Die Revo 90° Mechanik lässt die Fronten beim Öffnen des Schrankes in den Korpus hineinschwenken und ermöglicht so einen freien Zugriff auf den Stauraum
• Mit integrierter Dämpfung Silent System, Schließgeschwindigkeit werkzeuglos einstellbar
• Für lichte Schrankhöhen 660 - 860 mm
• Durch das Montagekreuz ist kein zusätzlicher Oberboden erforderlich
• Mit Schnellmontagesystem ClickFixx
• Belastbarkeit 25 kg / Boden
• Drehböden stufenlos höhenverstellbar
• Der Basisbeschlag ist für die Aufnahme von zwei Böden ausgerichtet
• Optionales Nachrüsten eines dritten Drehbodens auch im fertig montierten Schrank möglich
• Drehbodenträger für dritten Tablardrehboden, Bestell-Nr. 9 079 831, VE 1 Stück
• Stahl pulverbeschichtet

Lieferumfang

• 1 Stück Montagekreuz inklusive Distanzstücke, Stahl verzinkt
• 1 Stück Teleskopmittelachse mit Falttürmechanik und Frontbefestigungen, silber bzw. anthrazit
• 1 Stück Drehbodenträger für den zweiten Boden, silber bzw. anthrazit

Hersteller Link

• Blätterkatalog
• 3D-Modell
• Download Link: Artikeldaten 2D/3D (DWG/DXF)
• Montage
• Montage Oberbodenwinkel
