Abbildung ähnlich

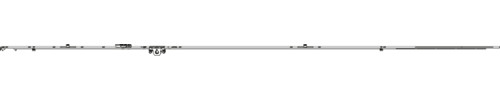

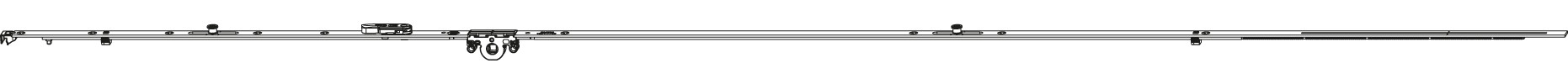

MM Getriebe fix DK DM 15 1700 mit 2 i.S. GM 500 FFH 1.591-1.700 silber
9004186746401
209261
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 10 St |
| Bestellschritt | 10 St |
Beschreibung
MM Getriebe fix DK DM 15 1700 mit 2 i.S. GM 500 FFH 1.591-1.700 silber

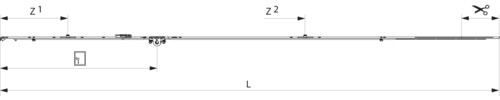

Merkmale
| BESCHFARBE | Silber |
| Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.) | 1700 |
| Gesamtteillänge | 1.596,5 |
| Dornmaß | 15 |
| Griffmaß (GM) | 500 |
| Flügelfalzhöhe (FFH) | 1.591 - 1.700 |
| Ablängmaß | 260,5 |
| Hebesicherung | 1 |
| FOOTNOTE | Empfehlung: Griffmaß sollte zwischen 1/3 und 1/2 von FFH sein. |
| Anzahl Schrauben | 9 |
| Position Schrauben | 18,5 |
| POS_SCHRAUBEN1 | 91,5 |
| POS_SCHRAUBEN2 | 170 |
| POS_SCHRAUBEN3 | 260 |
| POS_SCHRAUBEN4 | 328,5 |
| POS_SCHRAUBEN5 | 574 |
| POS_SCHRAUBEN6 | 930 |
| POS_SCHRAUBEN7 | 1.020 |
| POS_SCHRAUBEN8 | 1.229 |
| Anzahl i.S.-Zapfen | 2 - 215 |
| POS_IS1 | 975 |
Angaben zur Marke
MACO
