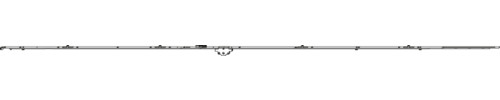

Abbildung ähnlich
MM Getriebe fix DK DM 50 2450 mit 4 i.S. GM 1.050 FFH 2.201-2.450 silber
9004186649085
205493
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 10 St |
| Bestellschritt | 10 St |
Beschreibung

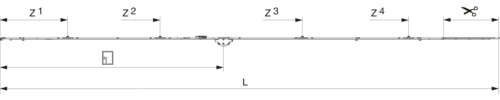

MM Getriebe fix DK DM 50 2450 mit 4 i.S. GM 1.050 FFH 2.201-2.450 silber
Merkmale
| BESCHFARBE | Silber |
| Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.) | 2450 |
| Gesamtteillänge | 2.346,5 |
| Dornmaß | 50 |
| Griffmaß (GM) | 1.050 |
| Flügelfalzhöhe (FFH) | 2.201 - 2.450 |
| Ablängmaß | 260,5 |
| Hebesicherung | 1 |
| FOOTNOTE | Ablängen für Endverschluss 115 mm und 170 mm möglich. Kerbmarke nur bei 170 mm. |
| Anzahl Schrauben | 14 |
| Position Schrauben | 18,5 |
| POS_SCHRAUBEN1 | 91,5 |
| POS_SCHRAUBEN2 | 270 |
| POS_SCHRAUBEN3 | 360 |
| POS_SCHRAUBEN4 | 550 |
| POS_SCHRAUBEN5 | 705 |
| POS_SCHRAUBEN6 | 795 |
| POS_SCHRAUBEN7 | 863,5 |
| POS_SCHRAUBEN8 | 1.124 |
| POS_SCHRAUBEN9 | 1.388 |
| POS_SCHRAUBEN10 | 1.465 |
| POS_SCHRAUBEN11 | 1.685 |
| POS_SCHRAUBEN12 | 1.875 |
| POS_SCHRAUBEN13 | 1.965 |
| Anzahl i.S.-Zapfen | 4 - 315 |
| POS_IS1 | 750 |
| POS_IS2 | 1.420 |
| POS_IS3 | 1.920 |
Angaben zur Marke
MACO
