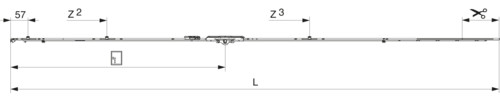

Abbildung ähnlich
MM Getriebe fix DK EH DM 6,5 1700 mit 3 i.S. GM 700 FFH 1.591-1.700 silber
9004186728223
208780
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 10 St |
| Bestellschritt | 10 St |
Beschreibung
MM Getriebe fix DK EH DM 6,5 1700 mit 3 i.S. GM 700 FFH 1.591-1.700 silber
Merkmale
| BESCHFARBE | Silber |
| Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.) | 1700 |
| Gesamtteillänge | 1.596,5 |
| Dornmaß | 6,5 |
| Griffmaß (GM) | 700 |
| Flügelfalzhöhe (FFH) | 1.591 - 1.700 |
| Ablängmaß | 260,5 |
| Hebesicherung | 1 |
| FOOTNOTE | Ab FFH 1700 sind DK-Getriebe DM 6,5 fix i.S. zu verwenden und bei Kerbmarkierung 170 abzulängen. Anschließend mit Endverschluss unten EH Art. Nr. 205644 verlängern. |
| Anzahl Schrauben | 9 |
| Position Schrauben | 18,5 |
| POS_SCHRAUBEN1 | 91,5 |
| POS_SCHRAUBEN2 | 270 |
| POS_SCHRAUBEN3 | 360 |
| POS_SCHRAUBEN4 | 528,5 |
| POS_SCHRAUBEN5 | 774 |
| POS_SCHRAUBEN6 | 930 |
| POS_SCHRAUBEN7 | 1.020 |
| POS_SCHRAUBEN8 | 1.229 |
| Anzahl i.S.-Zapfen | 3 - 57 |
| POS_IS1 | 315 |
| POS_IS2 | 975 |
Angaben zur Marke
MACO
