Abbildung ähnlich
MM Getriebe fix DK mit Kippschwinge DM 15 1590 mit 2 i.S. GM 600 FFH 1.341-1.590 silber
9004186759753
209377
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 10 St |
| Bestellschritt | 10 St |
Beschreibung
MM Getriebe fix DK mit Kippschwinge DM 15 1590 mit 2 i.S. GM 600 FFH 1.341-1.590 silber
Merkmale
| BESCHFARBE | Silber |
| Grösse für MULTI MATIC Beschlag (= Anwendungsbereich max.) | 1590 |

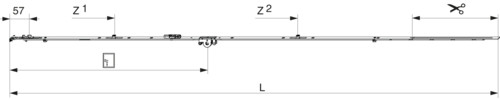

| Gesamtteillänge | 1.486,5 |
| Dornmaß | 15 |
| Griffmaß (GM) | 600 |
| Flügelfalzhöhe (FFH) | 1.341 - 1.590 |
| Ablängmaß | 260,5 |
| Hebesicherung | 1 |
| FOOTNOTE | Empfehlung: Griffmaß sollte zwischen 1/3 und 1/2 von FFH sein. |
| Anzahl Schrauben | 9 |
| Position Schrauben | 18,5 |
| POS_SCHRAUBEN1 | 91,5 |
| POS_SCHRAUBEN2 | 270 |
| POS_SCHRAUBEN3 | 360 |
| POS_SCHRAUBEN4 | 428,5 |
| POS_SCHRAUBEN5 | 674 |
| POS_SCHRAUBEN6 | 830 |
| POS_SCHRAUBEN7 | 920 |
| POS_SCHRAUBEN8 | 1.119 |
| Anzahl i.S.-Zapfen | 2 - 315 |
| POS_IS1 | 875 |
MM Getriebe fix DK mit Kippschwinge DM 15 1590 mit 2 i.S. GM 600 FFH 1.341-1.590 silber
MM Getriebe fix DK mit Kippschwinge DM 15 1700 mit 2 i.S. GM 700 FFH 1.591-1.700 silber
Angaben zur Marke
MACO
