Simpson Strong Tie BNM2 Windverbandanschluss

Achtung: Beschaffungsartikel!

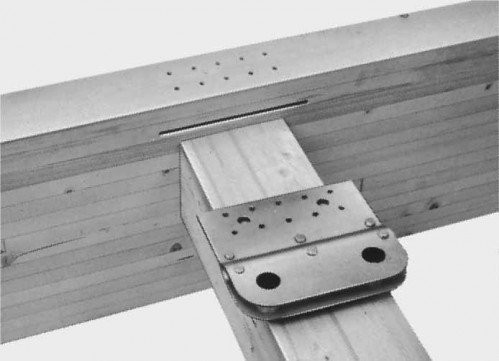

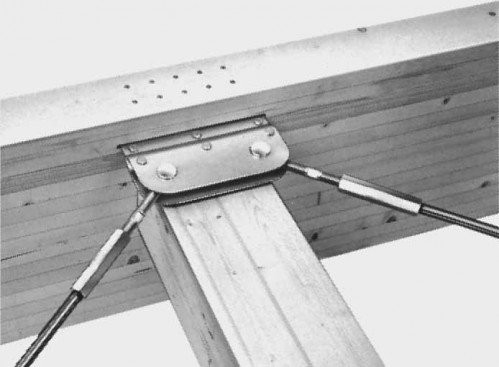

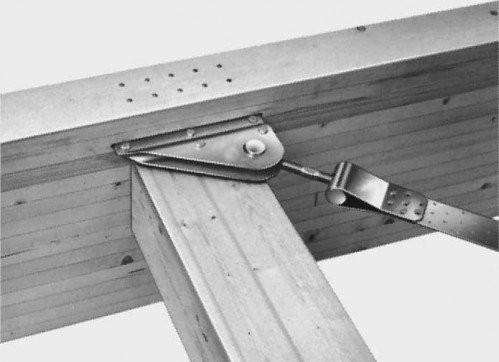

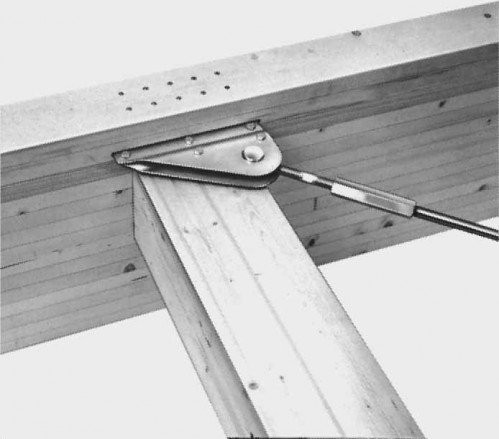

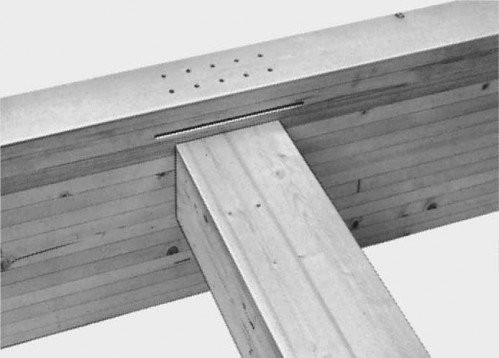

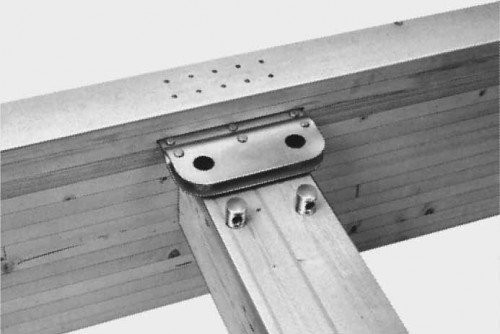

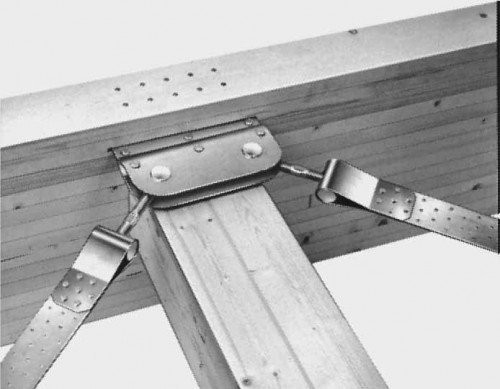

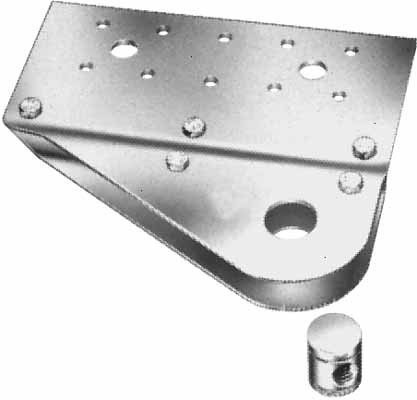

Die Windverbandanschlüsse ermöglichen einen flexiblen Anschluss von Stahldiagonalen z. B. in einer Holzhallenkonstruktion. Die Verbinder werden in die Dachträger eingeschlitzt und mit Stabdübeln angeschlossen. Der Diagonalenanschluss erfolgt über ein Quergewindebolzen M16 im Verbinder. An diesen Bolzen werden über Adapter und Spannschlösser die Windrispenbänder oder Rundstahldiagonalen angeschlossen. Mit dem BNW1 Windverbandanschluss können einseitige Verankerungen von Diagonalen ausgeführt werden. Der BNW2 Windverbandanschluss ermöglicht den Anschluss zweier Diagonalen für Innenfeldanschlüsse. Die drehbaren Quergewindebolzen ermöglichen einen Diagonalenanschluss mit unterschiedlichen Neigungen.
